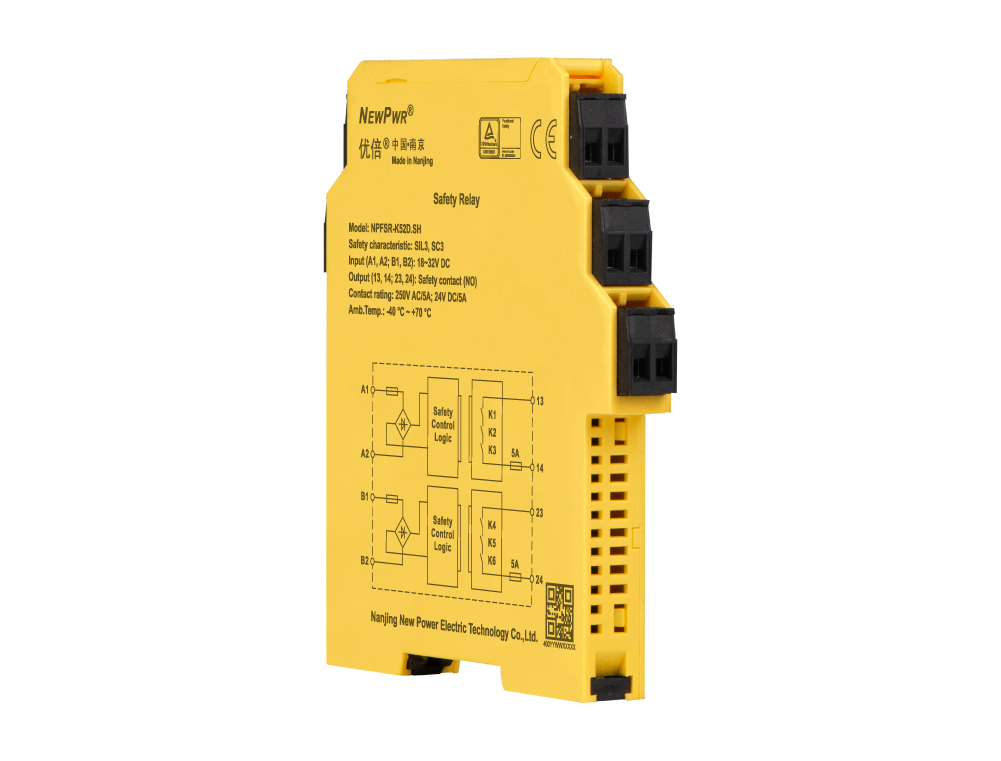

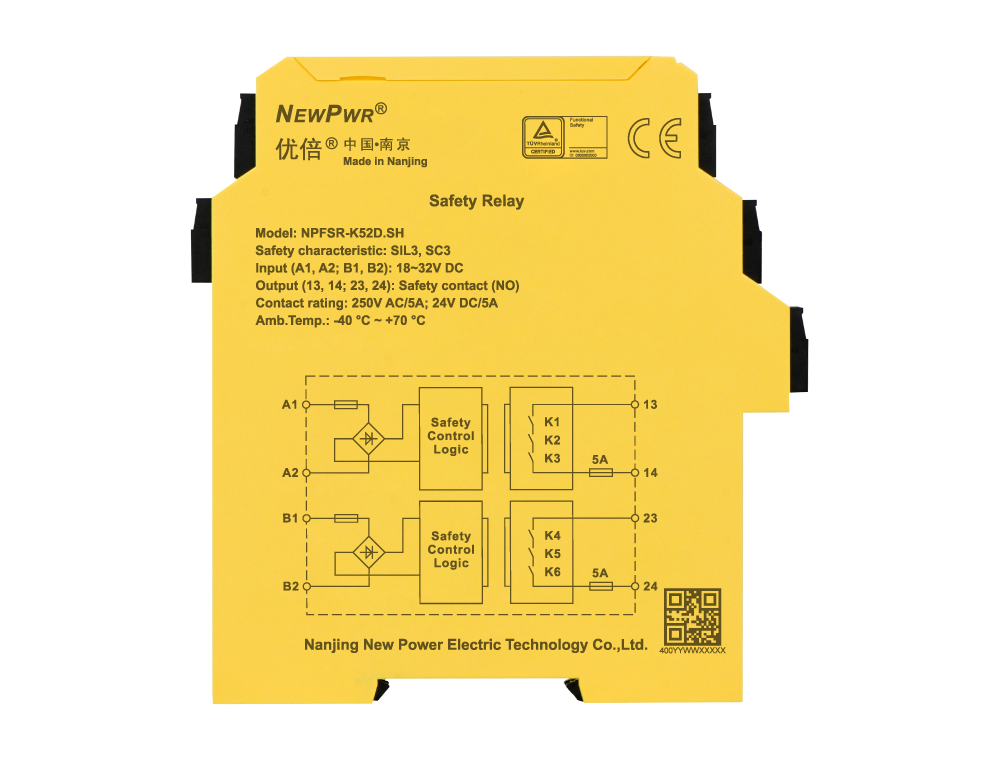

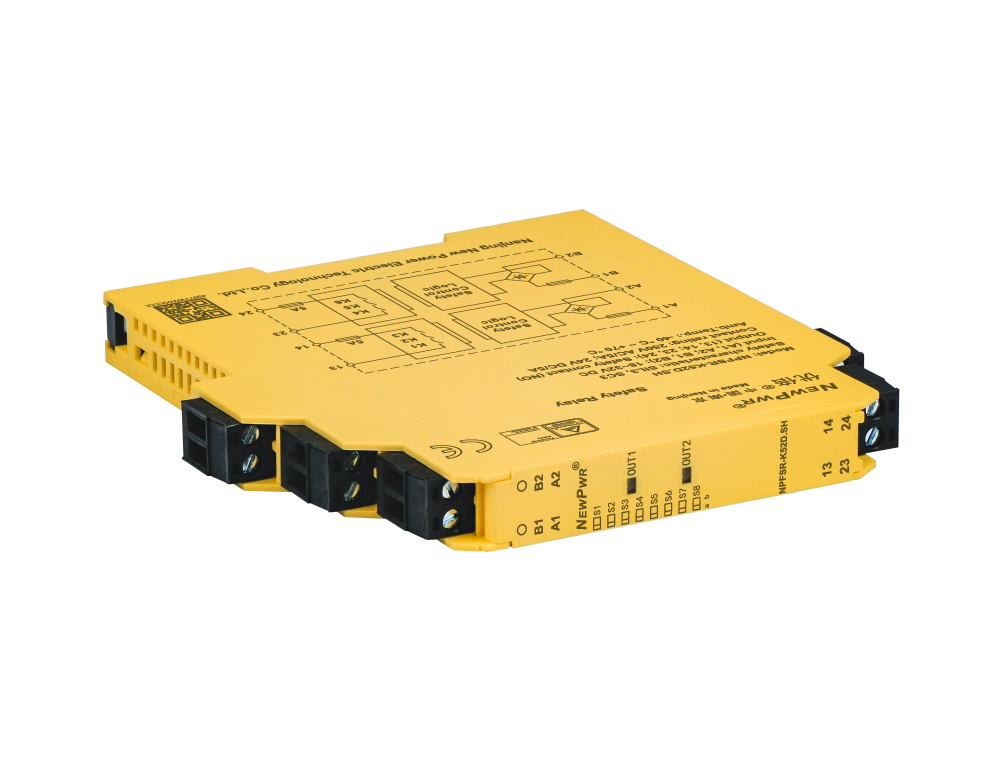

NPFSR-K52D.SH
【核心技術】
【安裝與拆卸】
安裝 拆卸
| 供電類型 | 回路供電 |
| 額定電壓 | 18~ 32V DC(典型值24V) |
| 輸入電流 | ≤ 45mA/24V DC |
| 測試脈沖寬度 | ≤ 4ms (測試脈沖周期：≥ 100 ms ) |
| 導線電阻 | ≤ 15Ω |
| 輸入設備 | 安全開關、DO信號 |
| 觸點數量 | 2NO |
| 觸點材料 | AgSnO2+Au plating |
| 觸點容量 | 5A/250V AC, 5A/24V DC |
| 觸點熔絲保護 | 5A(內部保險絲熔斷保護) |
| 吸合時間 | ≤ 50ms |
| 釋放時間 | ≤ 50ms |
| 開關頻率 | ≤ 10Hz |
| 整機功耗 | ≤ 1.1W/24V DC/通道 |
| 電磁兼容 | 符合IEC 61298-3,IEC 61000-6-2, IEC61326-3-1 |
| 額定絕緣電壓 | 250V AC |
| 額定沖擊耐受電壓 | 6000V(1.2/50us) |
| 絕緣強度 | 3000V AC, 1 min |
| 電氣間隙和爬電距離 | 符合IEC 60664-1 |
| 振動 | 符合IEC 61298-3, 10Hz ~ 150Hz, 0.75mm |
| 過壓等級 | III |
| 污染等級 | 2 |
| 防護等級 | IP20 |
| 工作溫度 | -40°C ~ +70°C |
| 儲存溫度 | -40°C ~ +80°C |
| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬12.8 mm×高110 mm×深117 mm |
| 安裝方式 | DIN35 mm導軌安裝 |
| 產品認證 | SIL, CE |
| 檢驗測試間隔 | 20年，符合IEC 61508 |
| 平均診斷覆蓋率 | 60%，符合IEC 61508 |
| 安全完整性等級 | SIL3，符合IEC 61508 |
| 硬件故障裕度 | 0，符合IEC 61508 |
| 安全失效分數 | ≥ 90%，符合IEC 61508 |
| 要求時危險失效概率 | 1.13×10-4/PTI=20年，符合IEC 61508 |
