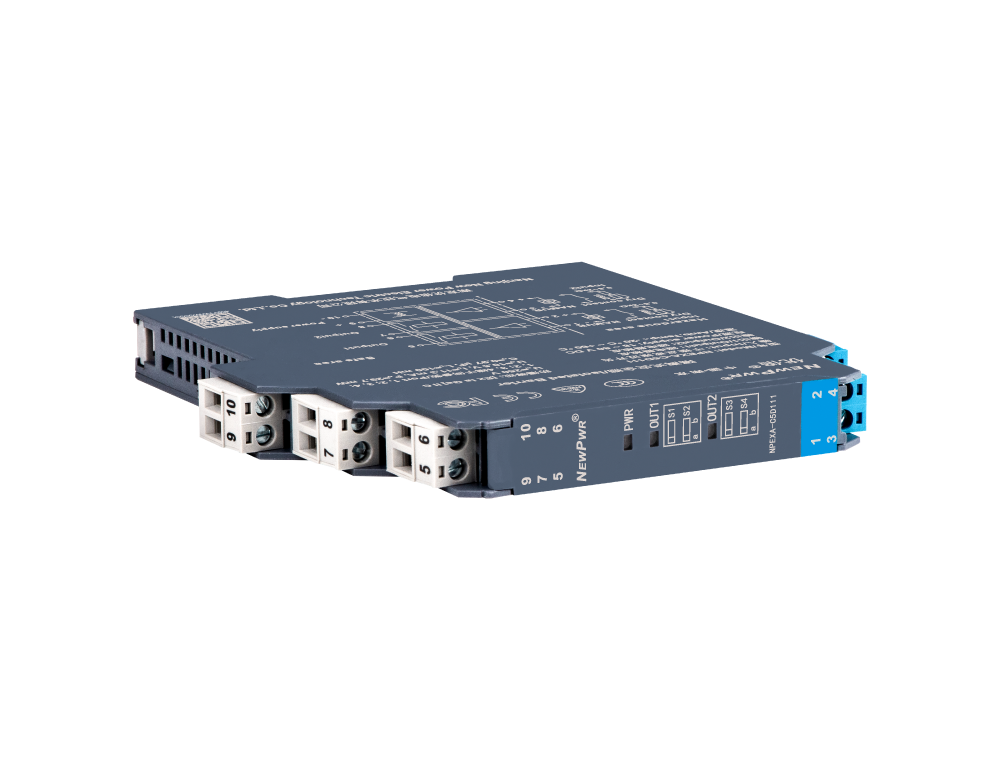

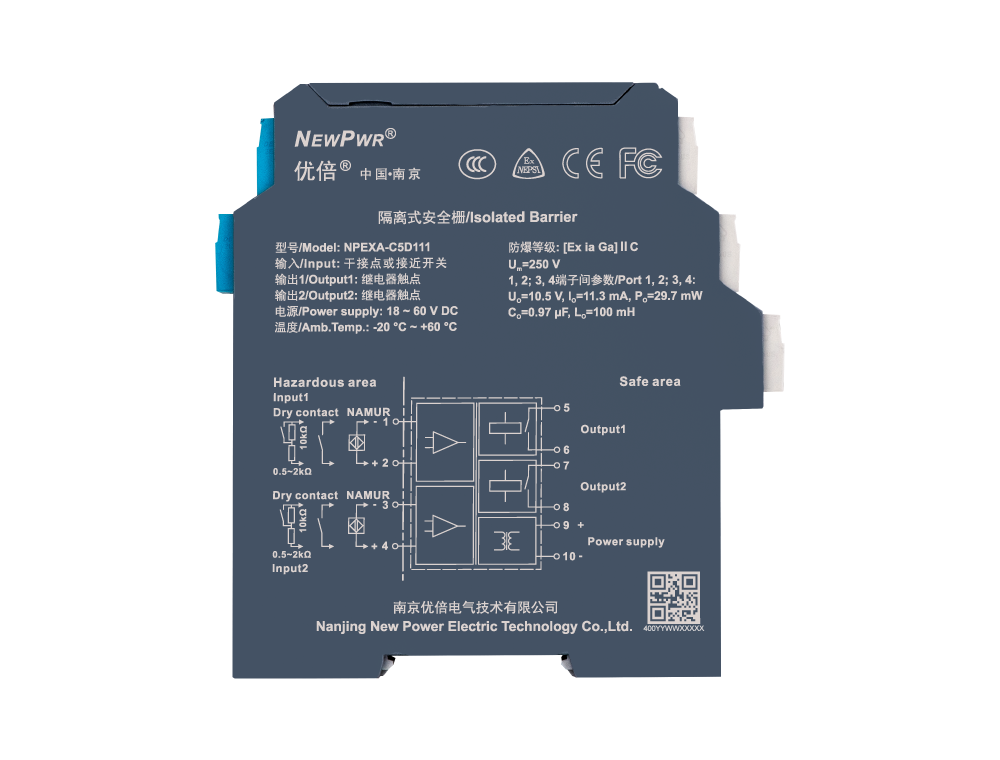

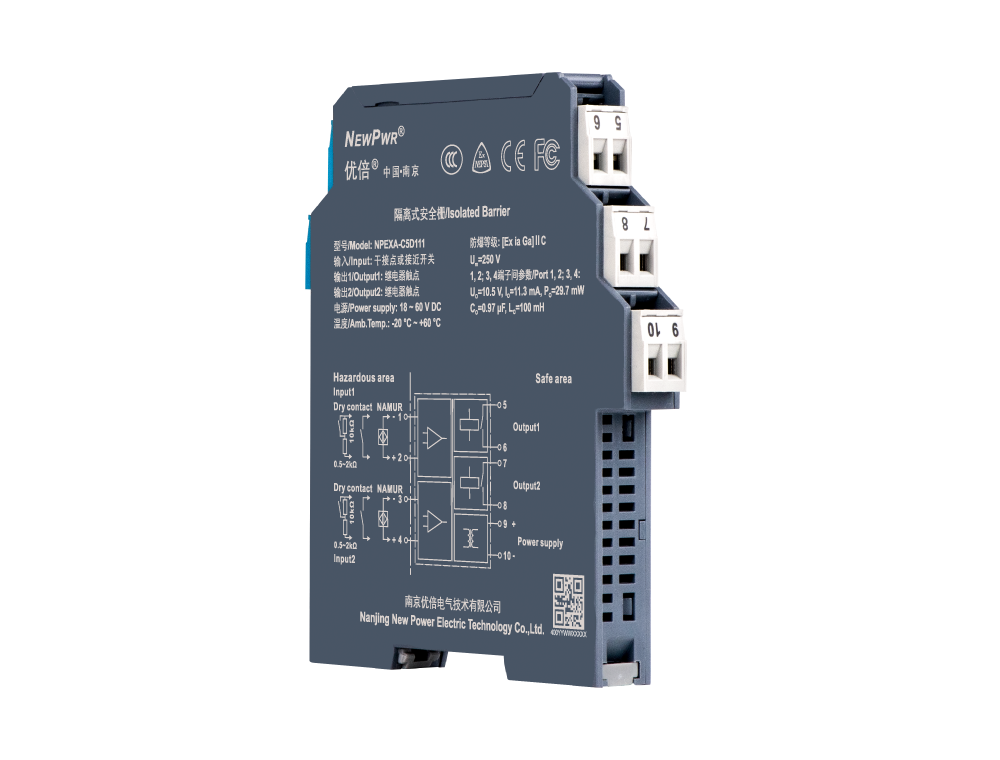

NPEXA-C5D111
【核心技術】
【安裝與拆卸】
安裝 拆卸
| 供電電源 | 18 ~ 60 V DC |
| 輸入信號 | 干接點或NAMUR接近開關 |
| 輸出信號 | 繼電器觸點 |
| 允許負載 | 250 V AC/2 A或30 V DC/2 A |
| 開關特性 | 輸入電流＞ 2.1 mA，輸出繼電器閉合，通道指示燈黃色長亮；輸入電流＜ 1.2 mA，輸出繼電器斷開，通道指示燈黃色熄滅 |
| 開關壽命 | ＞ 10萬次 |
| 開關頻率 | ＜ 10 Hz |
| 撥碼設置 | S1→a：輸出1和輸入1同相；S1→b：輸出1和輸入1反相；S2→a：啟用CH1線路故障監測功能；S2→b：關閉CH1線路故障監測功能；S3→a：輸出2和輸入2同相；S3→b：輸出2和輸入2反相；S4→a：啟用CH2線路故障監測功能；S4→b：關閉CH2線路故障監測功能 |
| 響應時間 | ＜ 20 ms |
| 工作功耗 | 1 W |
| 電磁兼容 | IEC 61326-3-1 |
| 介電強度 | ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側) |
| 絕緣電阻 | ≥ 100 MΩ (輸入/輸出/電源) |
| 工作溫度 | -20 ℃ ~ +60 ℃ |
| 儲存溫度 | -40 ℃ ~ +80 ℃ |
| 應用場所 | 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備 |
| 線路故障 | 輸入電流≤ 50 μA，判斷輸入斷線，輸出繼電器斷開；輸入電流≥ 6.5 mA，判斷輸入短路，輸出繼電器斷開，通道指示燈紅色閃爍 |
| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬12.8 mm×高110 mm×深117 mm |
| 安裝方式 | DIN35 mm導軌安裝 |
| 產品認證 | NEPSI, CE, FCC, CCS, CCC |
| 防爆等級 | [Ex ia Ga]ⅡC |
| 最高電壓（Um） | 250 V |
| Uo | 10.5 V (1、2端子間；3、4端子間) |
| Io | 11.3 mA (1、2端子間；3、4端子間) |
| Po | 29.7 mW (1、2端子間；3、4端子間) |
| Co | 0.97 μF (1、2端子間；3、4端子間) |
| Lo | 100 mH (1、2端子間；3、4端子間) |
