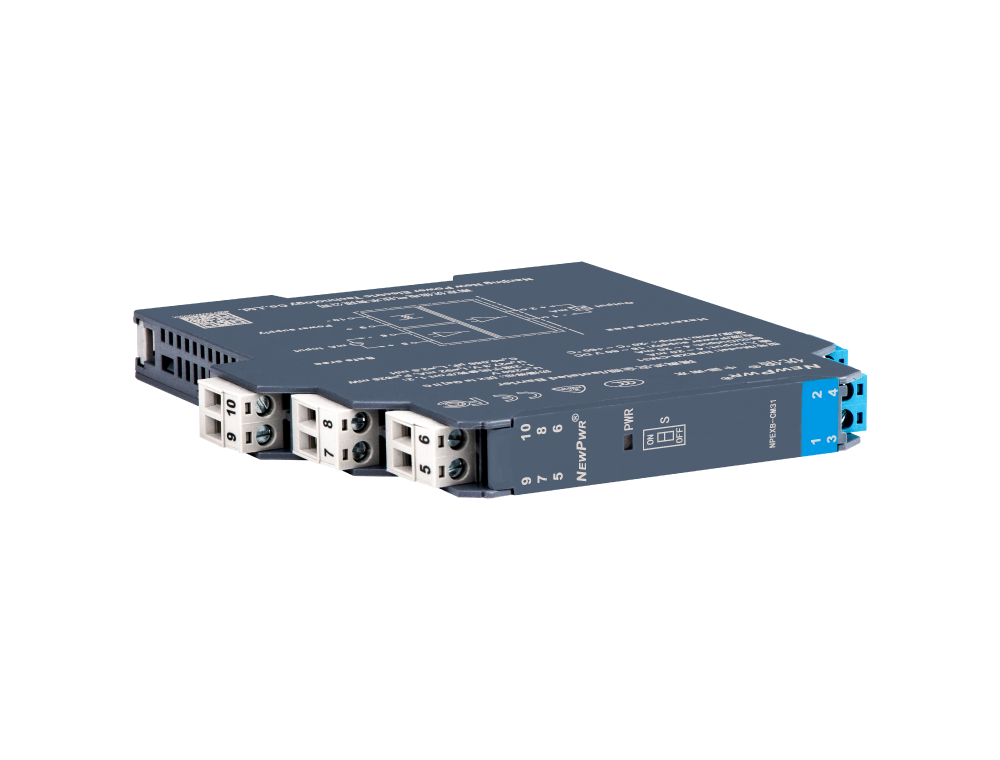

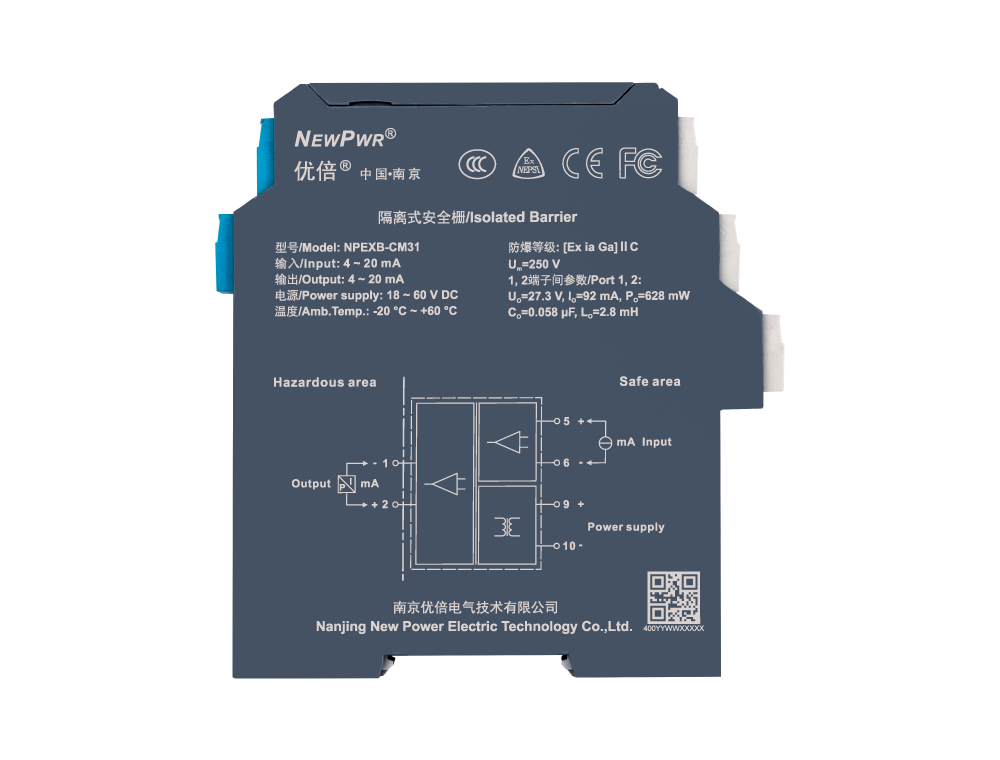

NPEXB-CM31
【核心技術】
【安裝與拆卸】
安裝 拆卸
| 供電電源 | 18 ~ 60 V DC |
| 輸入信號 | 4 ~ 20 mA，HART數字信號 |
| 輸入壓降 | ≤ 1.2 V |
| 輸出信號 | 4 ~ 20 mA，HART數字信號 |
| 允許負載 | 80 ~ 800 Ω |
| 轉換精度 | 信號類型 | 測量范圍 | 量程范圍/轉換精度 |
| 傳輸精度 | 0.1 %F.S. | ||
| 溫度漂移 | 30 ppm/℃ |
| 撥碼設置 | S1→ON：打開輸出短開路故障檢測功能；S1→OFF：關閉輸出短開路故障檢測功能 |
| 響應時間 | ≤ 2 ms |
| 工作功耗 | 1 W |
| 電磁兼容 | IEC 61326-3-1 |
| 介電強度 | ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側) |
| 絕緣電阻 | ≥ 100 MΩ (輸入/輸出/電源) |
| 工作溫度 | -20 ℃ ~ +60 ℃ |
| 儲存溫度 | -40 ℃ ~ +80 ℃ |
| 應用場所 | 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備 |
| 故障狀態 | 輸出負載＜ 30 Ω，判斷為短路故障；輸出負載＞ 8000 Ω，判斷為開路故障。故障時，輸入電流限制在1 mA以內，輸出電流限制在約3 mA |
| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬12.8 mm×高110 mm×深117 mm |
| 安裝方式 | DIN35 mm導軌安裝 |
| 防爆等級 | [Ex ia Ga]ⅡC |
| 產品認證 | NEPSI, CE, FCC, CCS, CCC |
| 最高電壓（Um） | 250 V |
| Uo | 27.3 V (1、2端子間) |
| Io | 92 mA (1、2端子間) |
| Po | 628 mW (1、2端子間) |
| Co | 0.058 μF (1、2端子間) |
| Lo | 2.8 mH (1、2端子間) |
