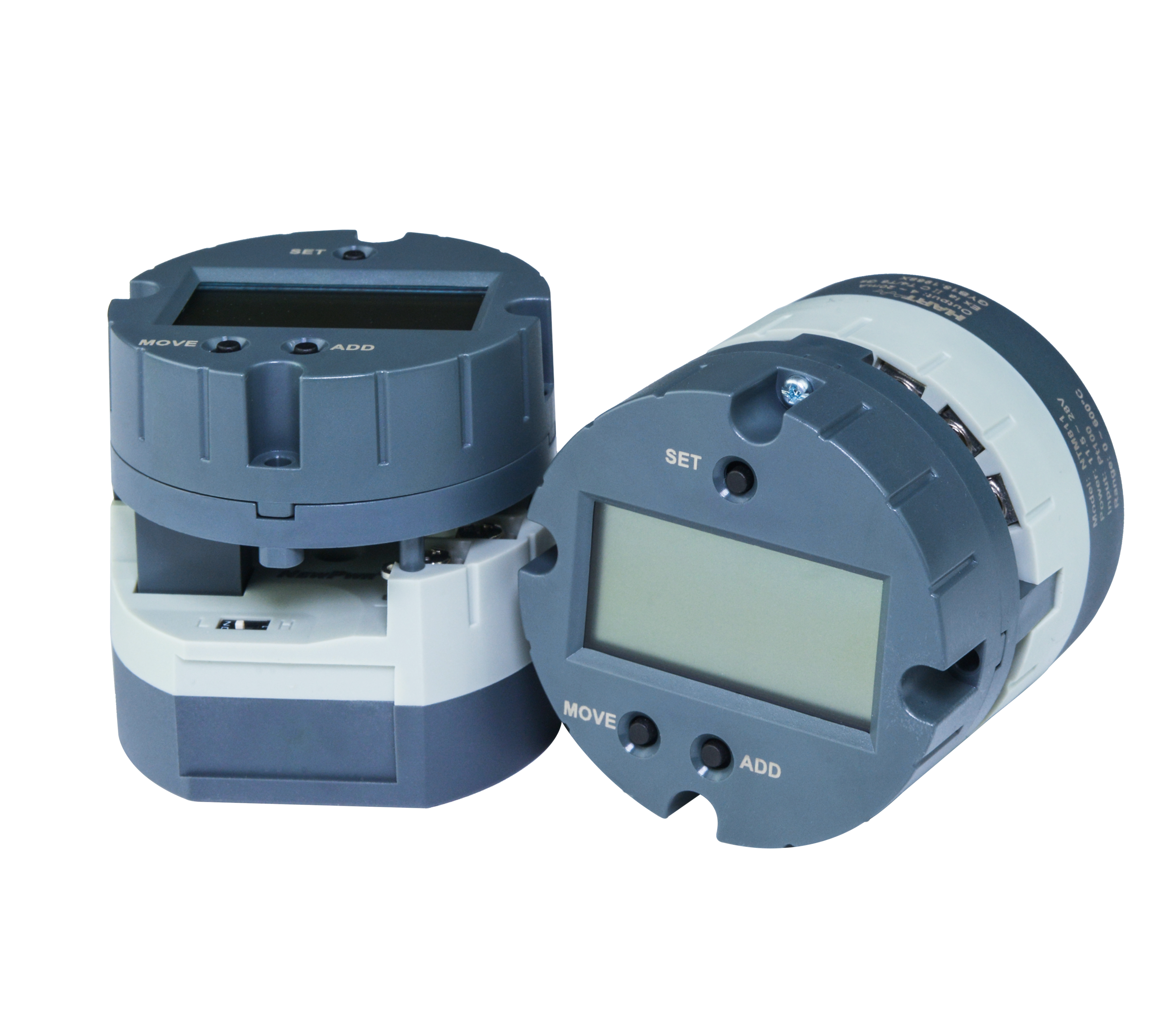

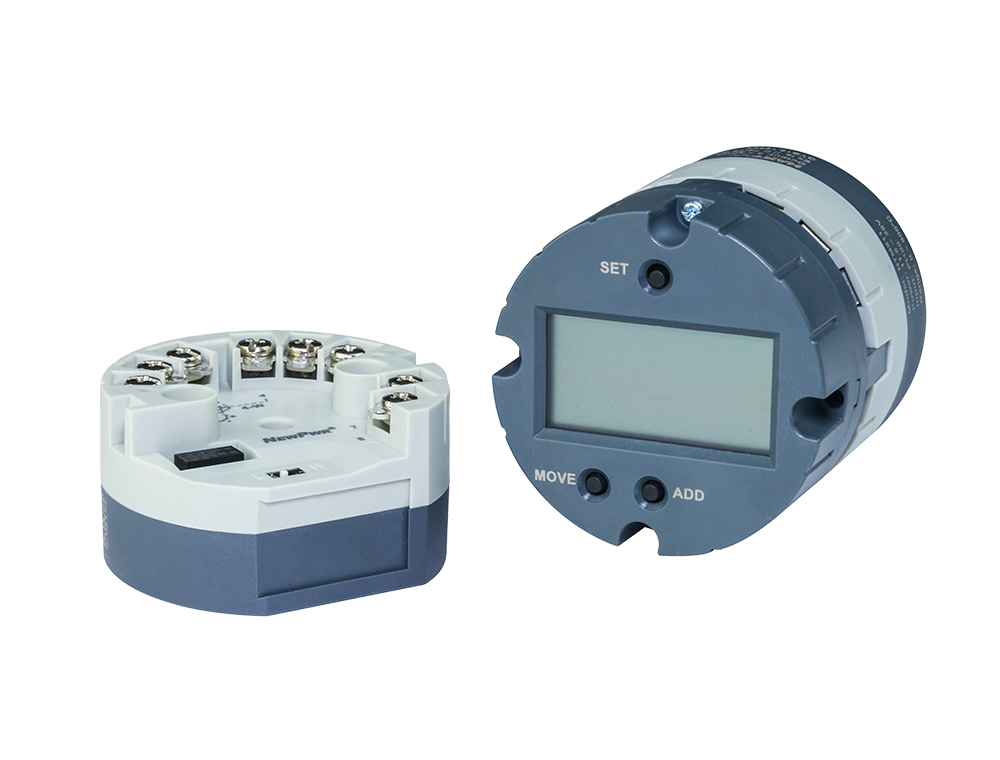

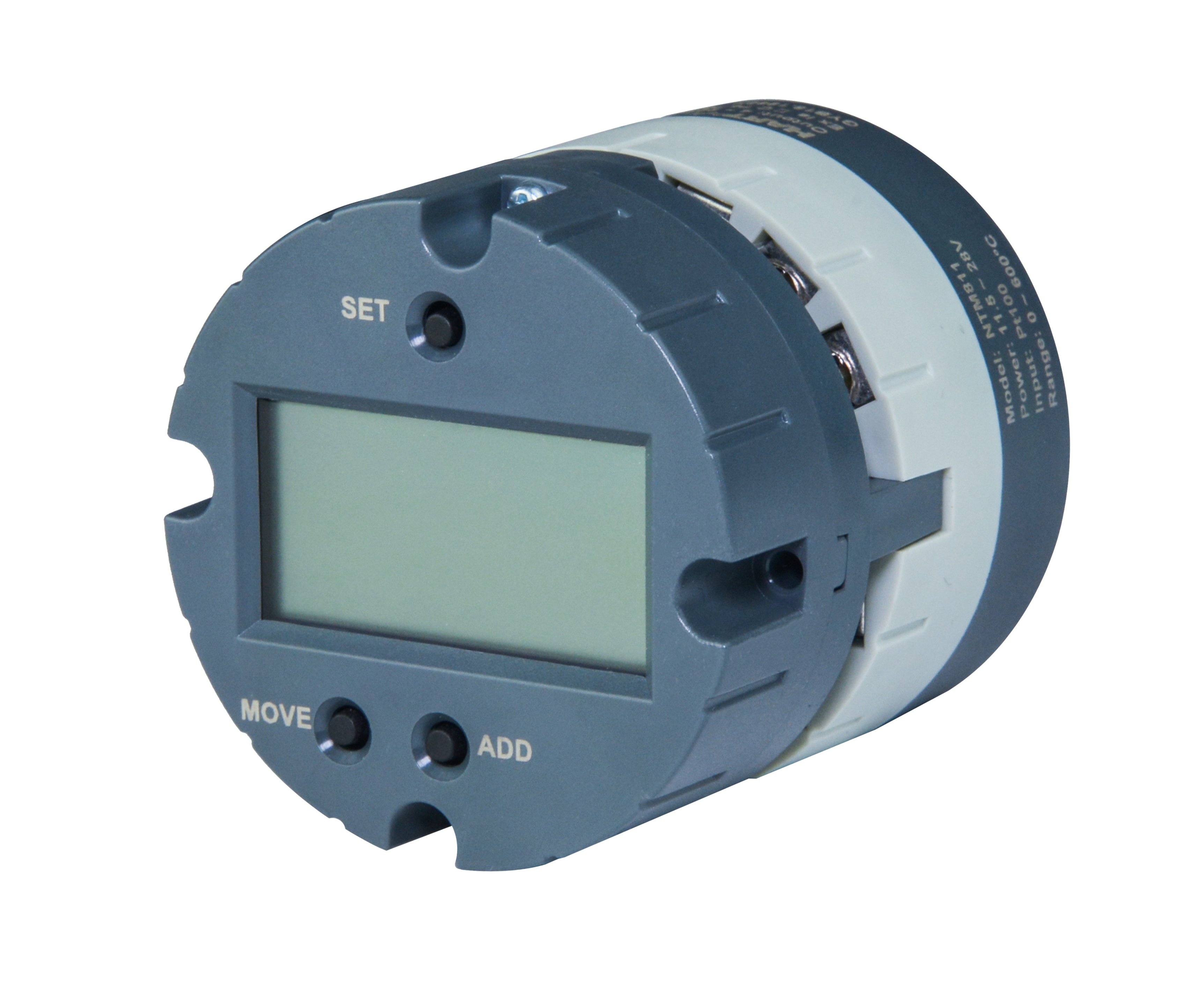

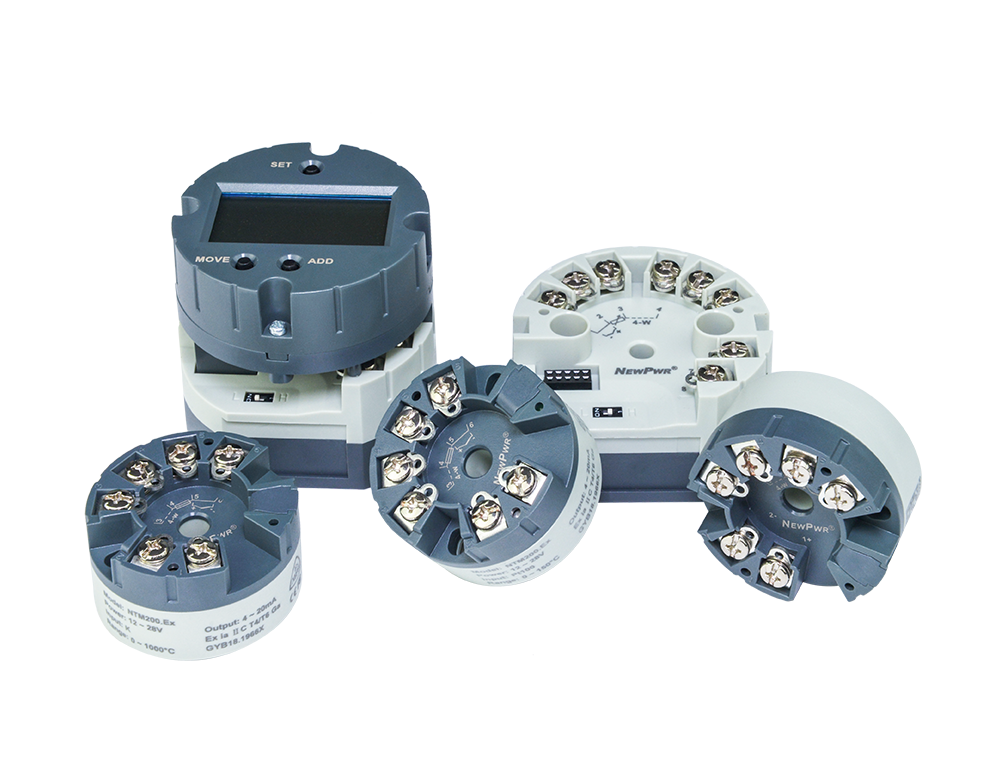

Product Temperature Transmitter NTM811

NTM811

一體化溫度變送模塊，將現場的熱電偶、熱電阻信號信號經數字線性化處理，隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。支持HART數字通信，帶LCD顯示屏。

Output signal

Channels

Power Supply Mode

HART

SIL

LCD

Ex

Share
NTM811
Product details Technical data Download
contrast

【核心技術】




【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供電電源 11.5 ~ 28 V DC 回路供電
Input
輸入信號 K、E、S、B、J、T、R、N等熱電偶；Pt100、Cu100、Cu50、BA1、BA2等熱電阻；毫伏信號(-10 ~ 120 mV)；電阻信號(0 ~ 400 Ω)
引線電阻 ≤ 20 Ω/線 (熱電阻)
Output
輸出信號 4 ~ 20 mA
Transfer characterisics
轉換精度-K -200 ℃ ~ +1372 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-E -100 ℃ ~ +1000 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-J -100 ℃ ~ +1200 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-N -200 ℃ ~ +1300 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-S -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-R -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-T -20 ℃ ~ +400 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-B +400 ℃ ~ +1820 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-Pt100 -200 ℃ ~ +850 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu50 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu100 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-毫伏信號 -10 mV ~ 120 mV/＜10 mV，0.01 mV/≥10 mV，±0.1 %F.S.
轉換精度-電阻信號 0 ~ 400 Ω/＜50 Ω，0.05 Ω/≥50 Ω，±0.1 %F.S.
溫度漂移 25 ppm/℃
General parameters
補償精度 1 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間 ≤ 1 s
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
Operating conditions
工作溫度 -40 ℃ ~ +85 ℃(LCD工作溫度：-30 ℃ ~ +85 ℃)
儲存溫度 -40 ℃ ~ +85 ℃
應用場所 可安裝在0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
Mechanical specifications
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 59 × 31 mm
導線規格 1.5 mm2
Certified data
允許負載 RL ≤ [(U-11.5)/0.02] Ω；U為回路供電電壓
產品認證 NEPSI, CE
防爆等級 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.4 V (1、2、3、4端子間)
Io 25 mA (1、2、3、4端子間)
Po 34 mW (1、2、3、4端子間)
Co 50 μF (1、2、3、4端子間)
Lo 40 mH (1、2、3、4端子間)
Ui 28 V (7、8端子間)
Ii 93 mA (7、8端子間)
Pi 670 mW (7、8端子間)
Ci 近似為0 (7、8端子間)
Li 近似為0 (7、8端子間)
