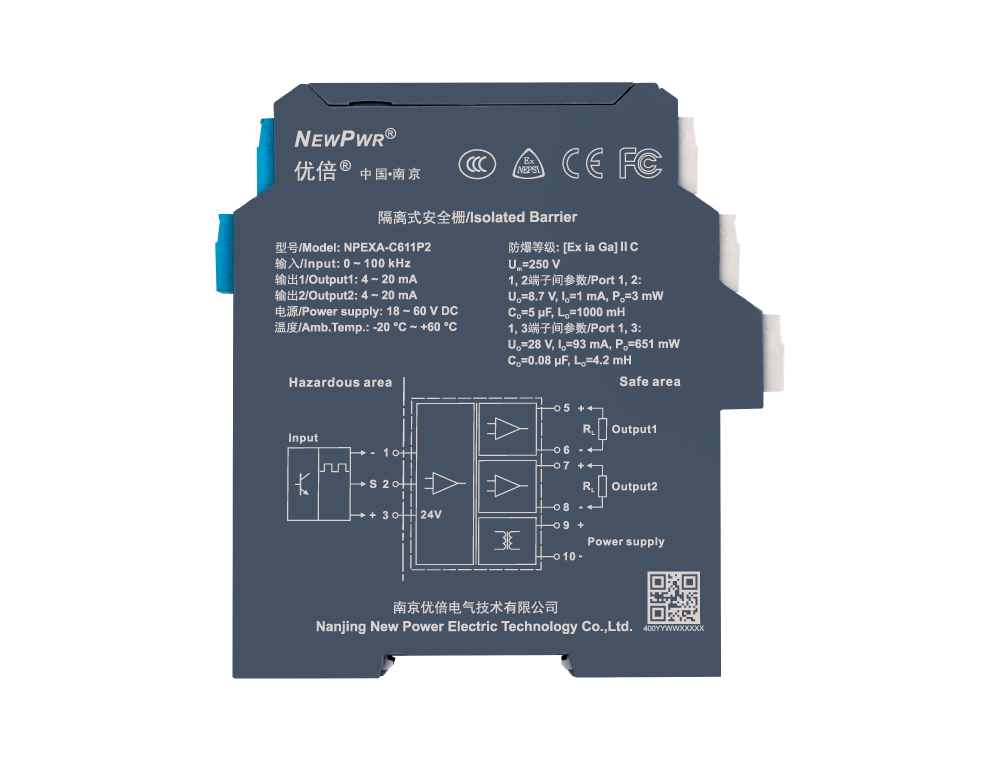

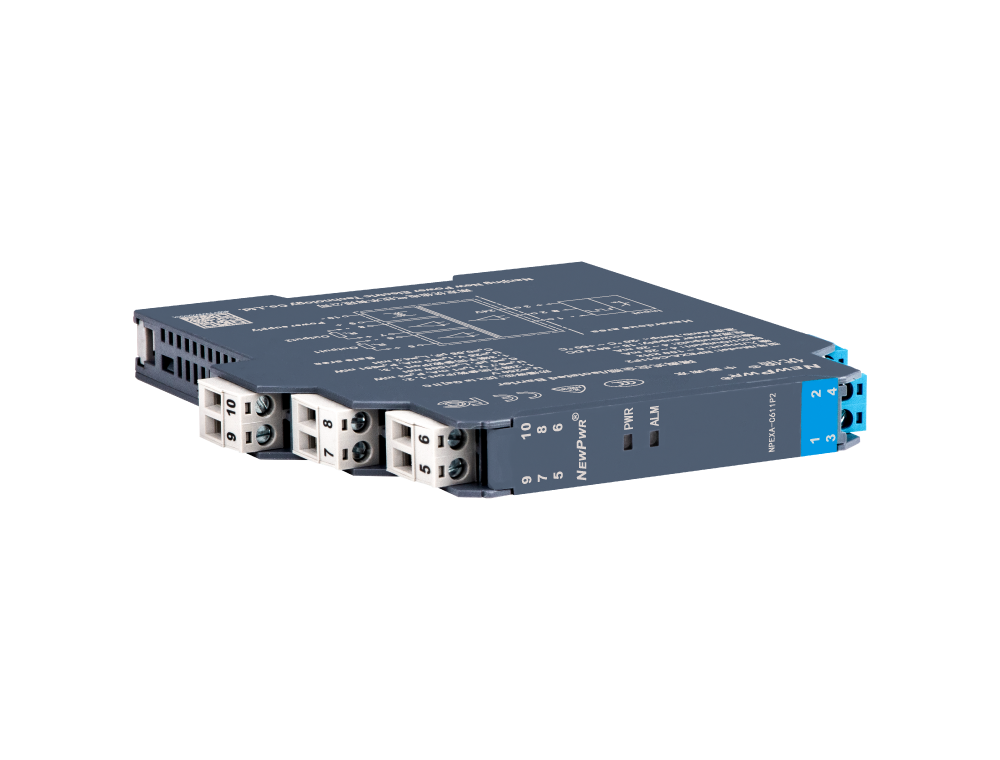

NPEXA-C611P2

頻率量輸入安全柵，將危險區的頻率脈沖信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對頻率脈沖信號的測量量程和輸出信號類型等進行組態設置。

Input signal

0.1 Hz～100 kHz

Output signal

4～20 mA

Channels

1 input/2 outputs

Power Supply Mode

24VDC terminal power supply

Power Distribution

24 V

Share

Installation Disposal

Supply

供電電源	18 ~ 60 V DC

Input

輸入信號	頻率脈沖信號 0.1 Hz ~ 100 kHz
脈沖寬度	≥ 5 μs
輸入阻抗	≥ 10 kΩ
信號觸發	低電平：0 ~ 2 V，高電平：4 ~ 30 V（接受客戶定制）
配電電壓	24 V DC，20 mA時輸出電壓≥ 16 V

Output

輸出信號	4 ~ 20 mA
允許負載	RL ≤ 550 Ω

Transfer characterisics

傳輸精度	0.1 %F.S.
溫度漂移	30 ppm/℃

General parameters

響應時間	≤ 500 ms
工作功耗	1.3 W

EMC data

電磁兼容	IEC 61326-3-1
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

Operating conditions

工作溫度	-20 ℃ ~ +60 ℃
儲存溫度	-40 ℃ ~ +80 ℃
應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備

State

故障狀態	輸入斷線，LED閃爍；輸入超量程，LED長亮。輸入斷線或超量程時，輸出電流0 ~ 22 mA范圍可設置（默認跟隨輸入）

Mechanical specifications

介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
連接方式	螺釘連接
規格尺寸	寬12.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

Certified data

產品認證	NEPSI, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC
最高電壓（Um）	250 V
Uo	8.7 V (1、2端子間)；28 V (1、3端子間)
Io	1 mA (1、2端子間)；93 mA (1、3端子間)
Po	3 mW (1、2端子間)；651 mW (1、3端子間)
Co	5 μF (1、2端子間)；0.08 μF (1、3端子間)
Lo	1000 mH (1、2端子間)；4.2 mH (1、3端子間)
